B..2 例: 差分法で解いた2次元熱伝導方程式の初期値境界値問題の解の可視化

(有限要素法を出したので、差分法もやっておくべきか、 どうして気づかなかったのか？)

正方形領域

$$\Omega=\left\{(x,y)\in\R^2\relmiddle\vert 0<x<1, 0<y<1\right\}$$

における熱伝導方程式の初期値境界値問題

$$\frac{\rd u}{\rd t}(x,y,t) =\frac{\rd^2 u}{\rd x^2}(x,y,t)+\frac{\rd^2 u}{\rd y^2}(x,y,t) (x,y)\in\Omega t\in(0,T_{\mathrm{max}}) ,$$

$$u(x,y,t)=0 (x,y)\in\rd\Omega t\in(0,T_{\mathrm{max}}) ,$$

$$u(x,y,0)=u_0(x,y) (x,y)\in\overline{\Omega} .$$

を差分法 (陽解法) で解いて、それを可視化する。

ここで $\rd\Omega$ は $\Omega$ の境界 ((正方形の4つの辺の合併)、 $u_0$ は時刻 $t=0$ での初期温度分布である。

時間発展する系なので、 各時刻 $t=t_n$ での差分解 $(x,y)\mapsto u(x,y,t_n)$ のグラフの鳥瞰図を描くことにする。

プログラムは http://nalab.mind.meiji.ac.jp/~mk/misc/20191229/heat2d-gnuplot.cに置いておく。

Mac のターミナルの場合: プログラムの入手、コンパイル、実行

curl -O http://nalab.mind.meiji.ac.jp/~mk/misc/20191229/heat2d-gnuplot.c
cc heat2d-gnuplot.c
./a.out

(Xcode の cc, GNU の gcc で動作確認済み)

/*
 * heat2d-gnuplot.c --- 2次元領域の熱伝導方程式
 *   u_t=u_{xx}+u_{yy}, 同次Dirichlet境界条件
 */

#include <stdio.h>
#include <math.h>   // rint()
#include <stdlib.h> // malloc()
#include <unistd.h> // sleep()

typedef double *vector;
typedef vector *matrix;

matrix newmatrix(int m, int n)
{
    int i;
    vector ap;
    matrix a;

    if ((a = malloc(m * sizeof(vector))) == NULL)
        return NULL;
    if ((ap = malloc(m * n * sizeof(double))) == NULL) {
        free(a);
        return NULL;
    }
    for (i = 0; i < m; i++)
        a[i] = ap + (i * n);
    return a;
}

// 初期条件
double u0(double x, double y)
{
  return x * (1 - x) * y * (1 - y);
}

int main(void)
{
  int nx, ny, i, j, n, nMax, nskip;
  double Tmax, tau, hx, hy, t, lambdax, lambday, lambda, c, dt, ztop;
  double *x, *y;
  matrix u, newu;
  FILE *gp;
  Tmax = 0.5;
  dt = 0.001; // 描画間隔
  // 分割
  nx = 50; ny = 50;
  hx = 1.0 / nx; hy = 1.0 / ny;
  tau = 0.25 * (hx*hx*hy*hy)/(hx*hx+hy*hy); // λ=0.25
  nskip = rint(dt / tau); if (nskip <= 0) nskip = 1;
  lambdax = tau / (hx * hx);
  lambday = tau / (hy * hy);
  c = 1 - 2.0 * (lambdax + lambday);
  nMax = Tmax / tau;
  printf("hx=%g, hy=%g, tau=%g, nskip=%d\n", hx, hy, tau, nskip);
  // メモリー確保
  x = malloc(sizeof(double) * (nx+1));
  y = malloc(sizeof(double) * (ny+1));
  u = newmatrix(nx+1,ny+1);
  newu = newmatrix(nx+1,ny+1);
  if (x == NULL || y == NULL || u == NULL || newu == NULL) {
    fprintf(stderr, "メモリー不足です。");
    exit(1);
  }
  // gnuplot を呼び出す
  if ((gp = popen("gnuplot -persist", "w")) == NULL) {
    exit(1);
  }
  // 次の2行の注釈を外すとアニメーション GIF ファイルを作る
  // fprintf(gp, "set term gif animate\n");
  // fprintf(gp, "set output \"heat2d.gif\"\n");
  fprintf(gp, "set xlabel \"x\"\n");
  fprintf(gp, "set ylabel \"y\"\n");
  fprintf(gp, "set label \"2D heat equation\" at screen 0.4,0.95\n");
  fprintf(gp, "set xrange [0:1]\n");
  fprintf(gp, "set yrange [0:1]\n");
  // 初期値
  t = 0;
  for (i = 0; i <= nx; i++)
    x[i] = i * hx;
  for (j = 0; j <= ny; j++)
    y[j] = j * hy;
  for (i = 0; i <= nx; i++)
    for (j = 0; j <= ny; j++)
      u[i][j] = u0(x[i], y[j]);
  // 初期値を描く
  ztop = pow(10.0, ceil(log10(fabs(u[nx/2][ny/2]))));
  fprintf(gp, "set zrange [0:%f]\n", ztop);
  fprintf(gp, "splot '-' with lines title \"t=0\"\n");
  for (i = 0; i <= nx; i++) {
    for (j = 0; j <= ny; j++)
      fprintf(gp, "%f %f %f\n", x[i], y[j], u[i][j]);
    fprintf(gp, "\n");
  }
  fprintf(gp, "e\n");
  fflush(gp);
  sleep(3);
  // 時間を進める
  for (n = 1; n <= nMax; n++) {
    t = n * tau;
    for (i = 1; i < nx; i++)
      for (j = 1; j < ny; j++) {
        newu[i][j] = c * u[i][j]
          + lambdax * (u[i+1][j]+u[i-1][j])
          + lambday * (u[i][j+1]+u[i][j-1]);
      }
    for (i = 0; i <= nx; i++)
      newu[i][0] = newu[i][ny] = 0.0;
    for (j = 0; j <= ny; j++)
      newu[0][j] = newu[nx][j] = 0.0;
    for (i = 0; i <= nx; i++)
      for (j = 0; j <= ny; j++)
        u[i][j] = newu[i][j];
    if (n % nskip == 0) {
      ztop = pow(10.0, ceil(log10(fabs(u[nx/2][ny/2]))));
      fprintf(gp, "set zrange [0:%f]\n", ztop);
      fprintf(gp, "splot '-' with lines title \"t=%g\"\n", t);
      for (i = 0; i <= nx; i++) {
        for (j = 0; j <= ny; j++)
          fprintf(gp, "%f %f %f\n", x[i], y[j], u[i][j]);
        fprintf(gp, "\n");
      }
      fprintf(gp, "e\n");
      fflush(gp);
    }
  }
  pclose(gp);
  return 0;
}

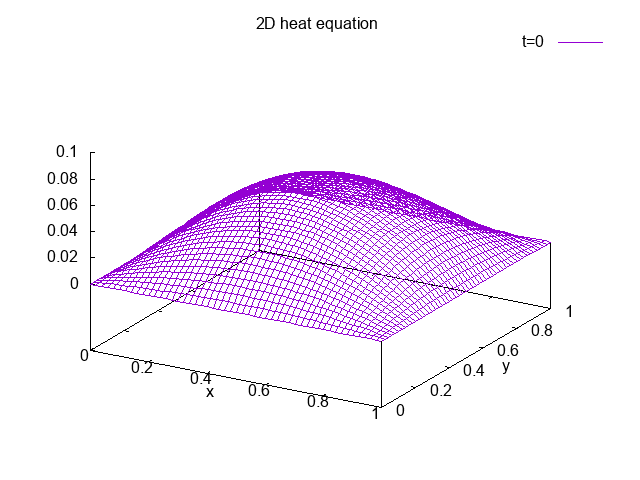

GIFアニメーション
